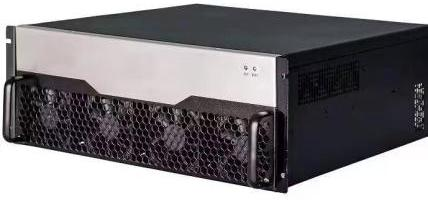

RTSVG 动态无功补偿模块RTSVG dynamic reactive power compensation module
更新时间:2023-12-03 02:30:01 点击次数:



产品概述 Product Overview

RTSVG 动态无功补偿模块采取并联方式接入电网,实时监测负载回路中的无功变化,采用先进的双馈控制动态无功数字分析算法,经由 IGBT 控制技术,注入或者吸收系统无功,实现实时极速动态无功补偿的功能。对于维持用户端电压,加强设备电压稳定性、动态补偿系统无功功率,提高功率因数,降低线损,节能降耗、抑制电压波动和闪变、抑制三相不平衡等电能质量问题,均可以起到重大作用。


产品特点 Product features

• 软件使用基于旋转坐标系瞬时功率理论的基波无功提取技术,并且采用双馈控制自动跟踪负载无功变化,具有高度可控性和快速响应性

• 硬件主电路为三相桥式全控 PWM 变流器,IGBT 采用国际主流品牌,确保整机工作稳定可靠

• 保护功能完善,装置可自动检测电网谐振点,若出现谐振故障自动退出系统,并且具备过压保护、欠压保护、过温保护、缺相保护等多种保护功能

• 装置可实现动态无功补偿,补偿精度高,功率因数可达 0.99。补偿速度快,装置响应速度< 10ms。可实现容性感性无级补偿、三相无功补偿、三相不平衡补偿、分相补偿等多种补偿方式

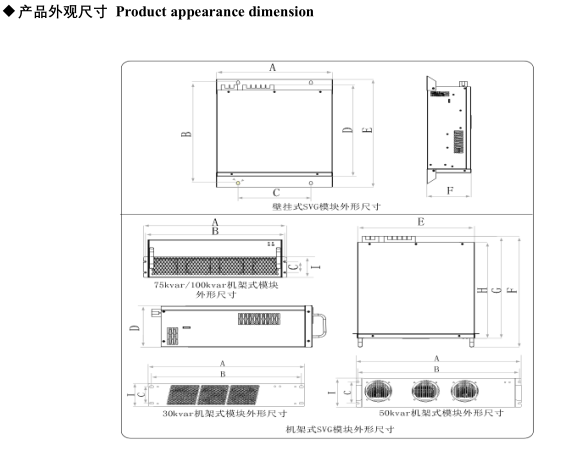

•可装置补偿方式灵活,可实现多台不同容量模块并联同时工作的模式,满足不同场合的负载使用要求.所有模块皆可独立运行,故障模块退出系统不影响其它模块正常工作,保障系统安全运行的连续性.可采用模块式或壁挂式安装方式,适用不同的应用安装需要
