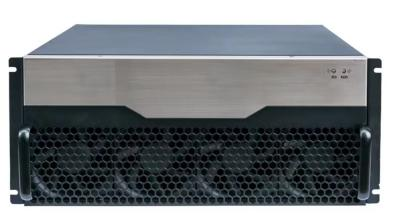

产品概述 Product Overview

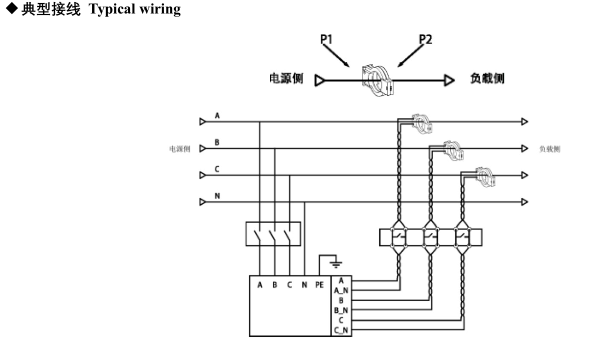

RTAPF 有源电力滤波模块是谐波治理完美的解决方案 RTAPF 装置并联接入电网中，通过外部互感器实时检测电网中的谐波，并通过逆变产生反相的补偿电流，动态滤除电网中的谐波 RTAPF 可以独立运行，也可以通过并联实现更大的补偿容量，适合各种容量场合的谐波治理要求.同时，设备的运行不受电网结构和负载类型的影响，不会与系统发生谐振，完美的实现各种负载的谐波治理。

产品特点 Product features

• 软件使用基于旋转坐标系基于瞬时电流分解的谐波电流检测技术，并且采用双馈控制自动跟踪负载谐波变化，具有高度可控性和快速响应性

• 硬件主电路为三相桥式全控 PWM 变流器，IGBT 采用国际主流品牌，确保整机工作稳定可靠

• 保护功能完善，装置可自动检测电网谐振点，若出现谐振故障自动退出系统，并且具备过压保护、欠压保护、过温保护、缺相保护等多种保护功能

• 装置可对电源直接进行谐波补偿，消除了零序谐波在中线上的电流迭加，改善了电气设备的安全性.具有节能与环保的双重功效

• 装置响应速度快，响应速度<10ms

• 可装置补偿方式灵活，可实现多台不同容量模块并联同时工作的模式，满足不同场合的负载使用要求.所有模块皆可独立运行，故障模块退出系统不影响其它模块正常工作，保障系统安全运行的连续性.可采用模块式或壁挂式安装方式，适用不同的应用安装需要

• 装置符合有关谐波电流的国际标准，消除磁场对人体的危害
